應用背景
罐體（石油、LNG、糧食、食用油等）是能源、糧油、化工行業的 “存儲心臟”，但長期運行中面臨不均勻沉降引發的安全與經濟風險，傳統監測方式完全無法滿足需求，具體痛點如下：
1. 安全風險：沉降可能直接引發重大事故
?石油 / LNG 儲罐：介質易燃易爆，不均勻沉降會導致罐壁焊縫開裂、罐底與基礎脫離，引發泄漏 —— 石油泄漏易觸發火災爆炸，LNG泄漏會造成凍傷、窒息，甚至爆炸（如某石化廠曾因沉降導致原油罐泄漏，直接損失超千萬元）。
?糧食 / 食用油儲罐：糧食長期堆積導致基礎受力不均，沉降會使罐體傾斜、糧食側翻；食用油酸敗后有腐蝕性，沉降加速罐壁腐蝕穿孔，造成原料浪費與環境污染。
2. 傳統監測方式的 “致命短板”

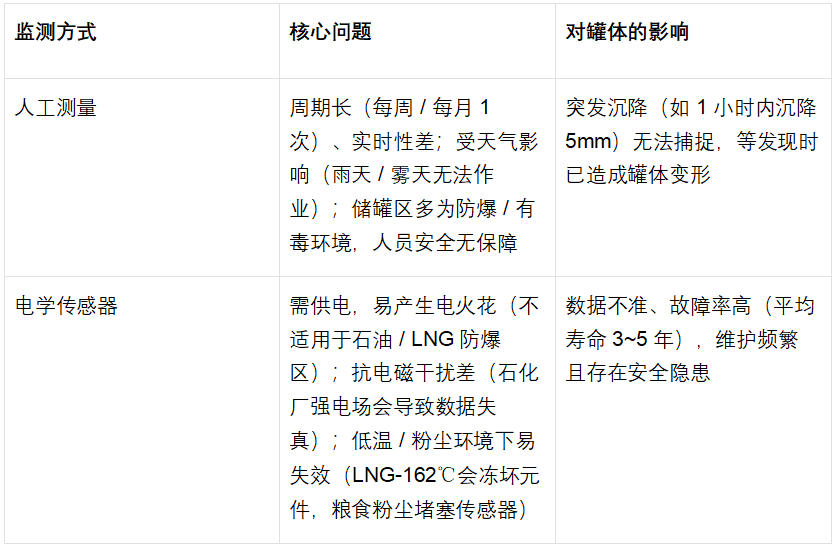

目前行業常用的 “人工測量（水準儀 / 全站儀）”“電學傳感器（應變片）” 完全無法適配罐體需求，具體問題如下：
3. 合規要求：國家強制監管倒逼升級
根據《石油化工儲運系統罐區設計規范》（GB 50770）、《液化天然氣接收站工程設計規范》（GB 51156）等標準，?；穬?chǔ)罐（石油、LNG）必須實時監測結構沉降，傳統離線監測方式已無法通過監管驗收，企業面臨處罰風險。
4. 不同罐體的差異化痛點
?石油儲罐：罐容大（1~10 萬 m3）、戶外部署，需防爆 + 耐溫濕度變化（-20~60℃）+ 多點覆蓋（避免局部沉降遺漏）。
?LNG 儲罐：低溫（-162℃）、高壓，需傳感器耐極寒 + 無源安全（杜絕電火花）。
?糧食儲罐：粉塵多、介質重量動態變化（進出糧導致基礎受力波動），需傳感器防堵塞 + 抗沖擊。
?食用油儲罐：介質有腐蝕性（尤其是酸敗植物油），需傳感器耐腐（如 316 不銹鋼外殼）。
技術原理

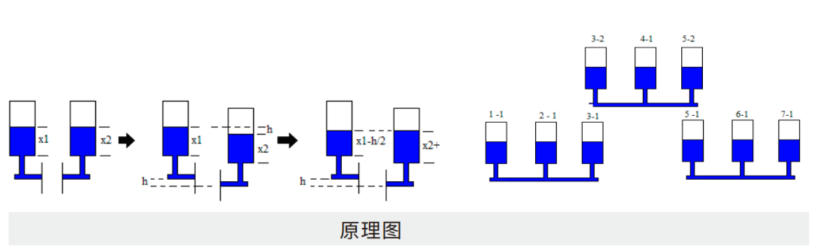

1. 核心技術原理：光信號捕捉微小沉降
微特技術的光纖光柵傳感系統，核心是利用 “光纖光柵的應變 - 波長特性” 實現高精度監測，具體流程如下：
a.感知沉降：將光纖光柵水準儀安裝在罐體關鍵部位（如罐壁底部、基礎承臺），當罐體沉降時，傳感器隨罐體同步位移，帶動光柵產生微小應變，導致光柵反射光的 “中心波長” 偏移。
b.信號采集：光纖解調儀實時采集波長信號，通過微處理器將 “波長偏移量” 轉化為具體沉降量（單位：mm），精度可達 0.01mm。
c.數據傳輸與報警：解調儀通過 4G/5G 或以太網將數據傳輸至監控軟件，當沉降量超過預設閾值（如單次沉降＞5mm），軟件立即觸發聲光報警、短信通知，并在點位圖上標注故障位置（如 “罐壁底部 3 號點沉降 6.2mm”）。

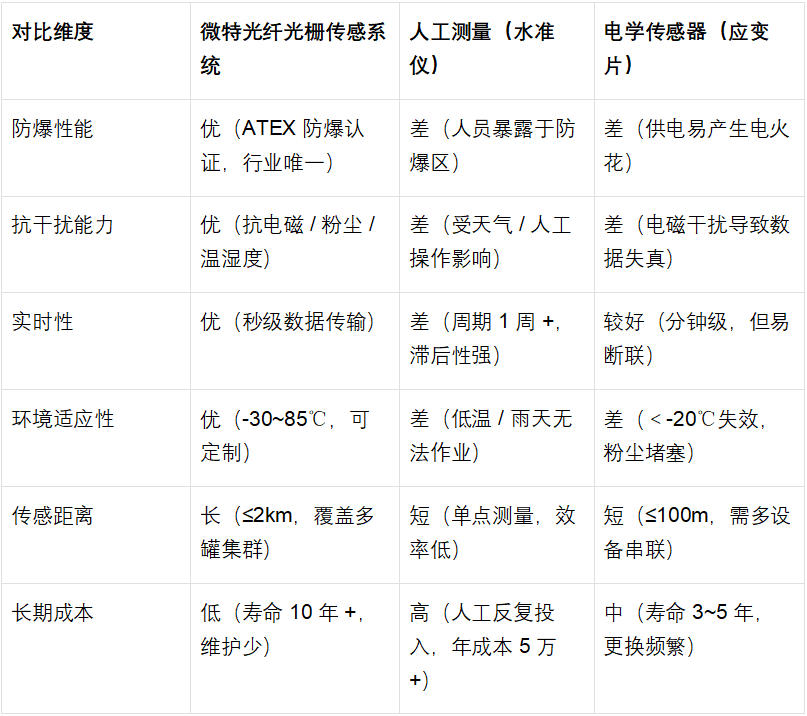

2. 技術路線對比：光纖光柵 vs 傳統技術
相比人工測量、電學傳感器，光纖光柵技術在 “安全性、環境適應性、實時性” 上全面領先，是罐體沉降監測的最優解：
3. 技術路線選擇理由
?防爆優先：針對石油、LNG 等 0 區 / 1 區防爆場景，無源光纖傳感器從根源杜絕電火花風險，解調儀的 ATEX 認證是行業內少數能滿足嚴苛防爆要求的設備。
?全場景適配：獨創的 “溫度自補償技術” 無需額外傳感器，在 - 30~85℃環境下精度不變；可定制解決不同罐體的環境痛點。
?高精度 + 長距離：1‰F.S. 精度（量程 0~100mm 時誤差≤0.1mm）能捕捉 2mm 的微小沉降，提前預警；2km 傳感距離可覆蓋大型罐區（如 10 個儲罐集群），減少設備投入。
解決方案：從部署到落地的全流程
微特罐體沉降在線監測系統采用 “傳感層 + 采集層 + 管理層” 三層架構，結合定制化安裝流程，確保適配不同罐體需求。

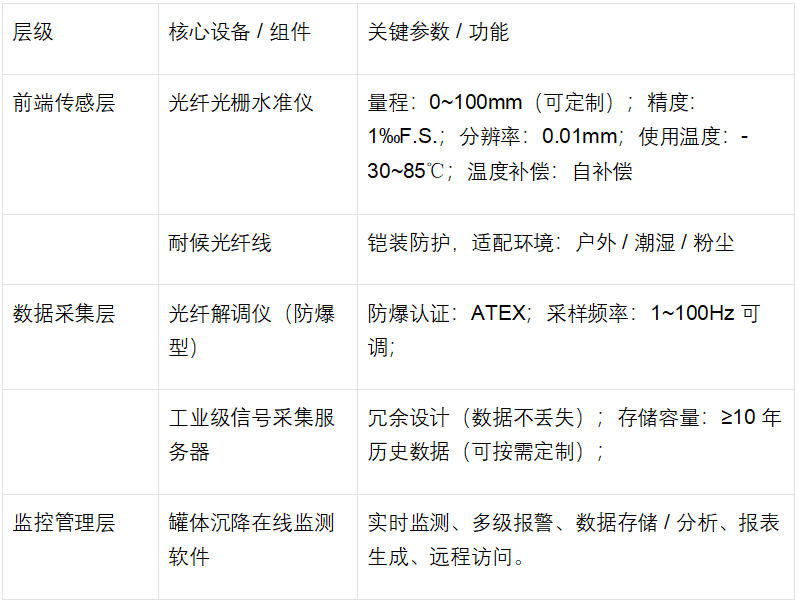

1. 系統核心組成
核心優勢
1. 安全價值：從 “被動應對” 到 “主動預防”
?實時預警：秒級捕捉微小沉降，通過系統提前發現罐底沉降，及時加固基礎，避免罐壁開裂；
?本質安全：無源光纖 + ATEX 防爆解調儀，在 LNG 罐區完全杜絕電火花風險，相比電學傳感器安全等級提升 3 個量級；
?合規達標：自動生成沉降報表（日?qǐng)?bào) / 月報），直接作為監管檢查依據，避免企業因監測不合規被處罰。
2. 經濟價值：降本增效，長期收益
?降低人工成本：替代人工測量；
?延長設備壽命：通過及時沉降干預，避免罐體因受力不均導致的結構損傷，延長儲罐壽命 （間接節約更換成本）；
?減少停機損失：傳統方式發現沉降需緊急停機，系統提前預警可在非高峰時段維護，每年減少損失數十萬元。
3. 管理價值：智能化升級
?遠程掌控：支持手機 / PC端查看，管理人員在辦公室即可掌握多罐區狀態（如同時監測 5 個 LNG 儲罐），無需現場值守；

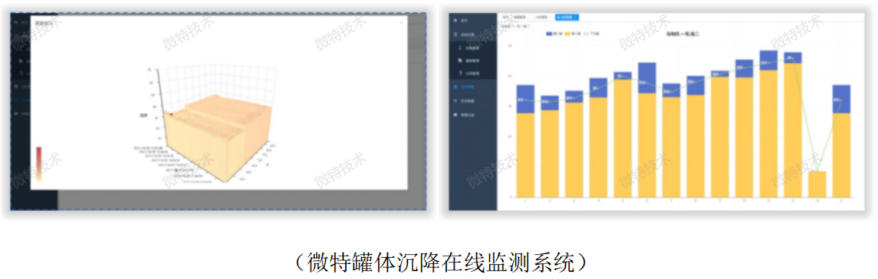

?數據驅動決策：軟件自動生成沉降趨勢曲線，輔助制定基礎加固計劃；
?低維護負擔：光纖傳感器壽命長（工業級應用一般環境下可達20年），相比電學傳感器維護頻率降低 80%。
該系統適用于石油、LNG、糧食、食用油等罐體運用場景。
因罐體沉降監測系統多根據罐體實際情況進行設計，請聯系15007203040（微信同號）付工，對接相關事宜，以便為您提供更好的服務。
